Регуляторы перепада давления

Регулятор перепада давления (или регулятор разности давлений) – это устройство из категории трубопроводной арматуры, предназначенное для автоматического поддержания оптимального перепада давления в системе. Проще говоря, такой регулятор поддерживает разницу давления между двумя точками (например, между подающим и обратным трубопроводом) на заданном уровне. Благодаря этому обеспечивается стабильная работа систем отопления или водоснабжения, и при необходимости регулятор также может ограничивать или регулировать расход воды через себя.

Принцип работы и устройство регулятора перепада давления

Принцип действия дифференциального регулятора давления основан на использовании энергии самой рабочей среды (воды или теплоносителя) для управления клапаном. Устройство является прямодействующим, то есть не требует внешнего источника энергии – движение клапана происходит за счёт разницы давлений в системе. Основные элементы конструкции включают клапан, пружинный мембранный привод и исполнительный механизм (мембрану с настроечной пружиной). Когда перепад давления между контролируемыми точками отклоняется от заданного, сила, создаваемая этим перепадом на мембрану, уравновешивается с силой сжатия настроечной пружины, заставляя клапан приоткрыться либо прикрыться до восстановления баланса. В одних схемах при срабатывании регулятора происходит дросселирование потока (снижение локального давления), в других – напротив, открытие клапана увеличивает давление в контролируемом контуре. Таким образом достигается поддержание нужной разности давлений автоматически.

Пример автоматического регулятора перепада давления с мембранным приводом и импульсной трубкой. Такое устройство монтируется обычно на обратной линии и соединяется импульсной трубкой с подающей линией, поддерживая постоянный перепад между подачей и обраткой. Благодаря встроенной мембране и пружине регулятор реагирует на изменение давления без внешнего питания, обеспечивая гидравлический баланс системы.

Виды регуляторов перепада давления и их применение

Дифференциальные регуляторы давления широко используются в самых разных системах – от частного водоснабжения и отопления до промышленных контуров теплоснабжения. В инженерных сетях жилищно-коммунального хозяйства эти устройства выполняют роль автоматических балансировочных клапанов, поддерживая стабильный перепад и предотвращая нежелательные эффекты (шум, гидроудары). Наибольшее распространение получили следующие виды регуляторов перепада давления:

• Прямодействующие регуляторы RDT. Универсальные устройства, предназначенные для автоматического поддержания перепада давления в системе. Как правило, их устанавливают на вводных узлах тепловых пунктов или на магистральных трубопроводах греющих контуров систем отопления. Регуляторы типа RDT являются нормально открытыми клапанами и при отсутствии давления находятся в открытом положении.
• Регуляторы перепада давления «после себя» (тип RDT-P). Такие регуляторы монтируются на подающих трубопроводах или линиях подпитки независимой системы отопления (с теплообменником) – то есть перед защищаемым контуром. Они поддерживают установленный перепад или давление после себя, автоматически уменьшая расход через себя при превышении заданного значения. RDT-P относятся к нормально открытым клапанам прямого действия и предназначены для поддержания стабильного давления в внутреннем контуре системы.
• Регуляторы перепада давления «до себя» (тип RDT-S). Устройства, устанавливаемые на обратных трубопроводах в зависимых системах отопления (например, в многоквартирных домах с прямым подключением к тепловым сетям). Регулятор типа RDT-S поддерживает заданное давление до себя – то есть в подающем трубопроводе перед собой, выпуская нужный поток в обратку. Конструкция RDT-S обычно является нормально закрытой (клапан закрыт, пока давление до него не превысит настроечное). При повышении давления в подаче выше заданного значения такой регулятор открывается, сбрасывая излишек давления в обратный трубопровод, тем самым стабилизируя перепад на потребителе.

Основные параметры выбора регулятора давления

Чтобы правильно выбрать регулятор перепада давления, необходимо учитывать ряд технических критериев для конкретной системы:

• Тип присоединения. Выпускаются модели с резьбовым соединением (для небольших диаметров, как правило в квартирах и частных домах) и с фланцевым соединением (для магистральных трубопроводов и тепловых пунктов на большие диаметры). Тип подключения должен соответствовать трубопроводу в месте установки.
• Пропускная способность (Kvs). Этот параметр показывает, какой максимальный расчетный расход воды может пропустить клапан. Обычно выбирается исходя из максимального объемного расхода среды через данный контур. Правильно подобранная пропускная способность обеспечивает работу регулятора в оптимальном диапазоне без лишней кавитации и шума.
• Рабочее (входное) давление. Учитывается максимальное давление в системе до регулятора. Важно выбирать оборудование, рассчитанное на данное давление (например, PN16, PN25 и т.д.), чтобы гарантировать надежную работу и безопасность.
• Коэффициент редукции. Характеризует степень снижения давления на регуляторе. Иными словами, это отношение входного давления к выходному при заданных настройках. Для каждого типа регулятора есть предельный диапазон, в котором он может эффективно поддерживать перепад. Убедитесь, что требуемый перепад давления находится в пределах возможностей устройства.

Помимо перечисленных параметров, при подборе оборудования для системы водоснабжения следует учитывать особенности среды. Существуют универсальные модели, пригодные и для холодной, и для горячей воды, а есть регуляторы, рассчитанные только на определенный диапазон температур или тип теплоносителя (например, вода, гликолевые смеси).

Важно заранее продумать условия монтажа устройства. Многие регуляторы перепада давления могут устанавливаться как в горизонтальном, так и в вертикальном положении трубопровода (универсальное исполнение). Однако некоторые модели предназначены исключительно для горизонтального монтажа – их следует монтировать строго в указанном положении (обычно корпусом клапана вниз, настроечной пружиной вверх). Несоблюдение монтажного положения может негативно сказаться на работе прибора.

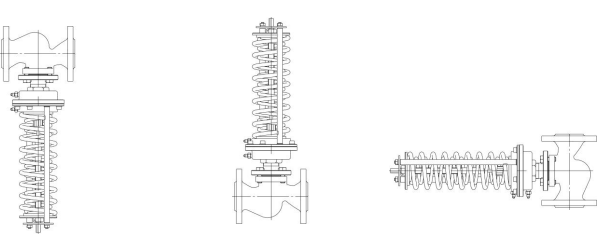

Монтажные положения регулятора на трубопроводе при температуре среды до 100 °С

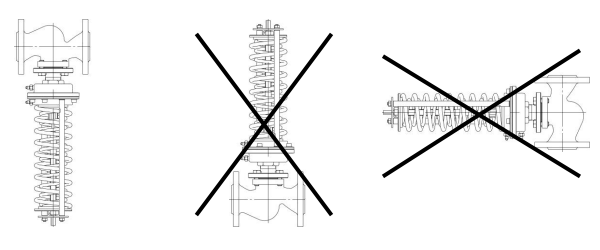

Монтажные положения регулятора на трубопроводе при температуре среды свыше 100 °С

Наконец, перед установкой регулятора обязательно учитывают расчетные потери давления на самом приборе и связанной с ним арматуре. Добавление любого регулирующего клапана в систему создает дополнительное сопротивление потоку. Поэтому при проектировании гидравлической схемы нужно проверить, что давление, падающее на регуляторе перепада, не нарушит работу остальных элементов системы. Рекомендуется закладывать небольшие прямые участки трубы до и после регулятора, а также установить фильтр перед ним для защиты от загрязнений.

Преимущества приобретения регуляторов давления у нас

В нашем ассортименте вы найдете надежные регуляторы перепада давления для систем водоснабжения и отопления типов RDT, RDT-P, RDT-S по доступной цене. Все оборудование сертифицировано и подходит для использования в российских условиях; возможна поставка как единичных устройств, так и крупных партий. Мы предлагаем удобные условия оплаты (в том числе безналичный расчет для организаций) и обеспечиваем информационную поддержку клиентов.

Выбирая нашу компанию, вы получаете не только выгодную стоимость, но и профессиональную консультацию. Наши специалисты помогут подобрать оптимальный регулятор под ваши требования – учитывая параметры системы и необходимые функции. Качество и эффективность оборудования гарантируют множество преимуществ в эксплуатации:

• Стабилизация перепада давлений в системе, что обеспечивает правильное распределение теплоносителя между потребителями и гидравлический баланс всей сети.
• Снижение шумовых эффектов на регулирующих клапанах (например, на радиаторных термостатах) благодаря устранению избыточного перепада давления. Это повышает комфорт и продлевает срок службы арматуры.
• Предотвращение завоздушивания и гидроударов – автоматическое поддержание давления исключает резкие скачки и спад, уменьшая риск образования воздушных пробок и ударных нагрузок на трубы.
• Надежность и автономность работы: прямодействующие регуляторы не требуют электроэнергии или постоянного обслуживания, они просты в эксплуатации и рассчитаны на длительный срок службы.

Если у вас возникли сложности с выбором оборудования или расчетом параметров, мы всегда готовы проконсультировать и подобрать наиболее подходящий вариант под конкретную задачу. Наша компания ценит доверие клиентов и стремится обеспечить высокий уровень сервиса – от помощи при выборе до своевременной доставки и последующей технической поддержки.

Габаритные размеры регуляторов перепада давления

Для справки приведем основные габаритные размеры и массы типовых регуляторов перепада давления (прямодействующих) разных диаметров. Эти параметры помогут заранее учесть место для установки прибора на трубопроводе:

DN – условный диаметр (номинальный размер подключения). L – монтажная длина клапана между фланцами (или резьбовыми патрубками). H1 – высота до определенной точки конструкции (например, до центра мембранного привода или от нижней части корпуса до центра трубопровода). H – полная высота изделия в сборе (с учетом привода), приведена максимальная величина. Масса указана ориентировочно для базовой комплектации. Эти характеристики подтверждают, что регуляторы компактны и могут быть установлены даже в ограниченном пространстве теплового узла. При выборе и монтаже убедитесь, что габариты устройства соответствуют условиям на объекте.

В итоге, регулятор перепада давления – важный компонент современной системы отопления или водоснабжения, отвечающий за стабильность и безопасность работы оборудования. Грамотный подбор и настройка такого регулятора позволяют избежать дисбаланса потоков, продлить срок службы насосов и вентилей, а также повысить комфорт потребителей. Наша компания поможет вам выбрать надежное решение под ваши нужды и обеспечит всестороннюю поддержку на всех этапах – от консультации до сервисного обслуживания.
