Запорно-регулирующая арматура для трубопроводов: устройство, преимущества и выбор

Запорно-регулирующая арматура представляет собой группу трубопроводных устройств, предназначенных для управления потоками рабочей среды. В отличие от обычных задвижек или кранов, которые работают только в двух положениях – «открыто» и «закрыто», регулирующая арматура позволяет плавно изменять расход среды, поддерживать необходимое давление и обеспечивать стабильную работу оборудования.

Сегодня запорно регулирующая арматура для трубопроводов является обязательным элементом практически любой инженерной системы. Она используется на объектах теплоснабжения, в системах отопления, на промышленных предприятиях, в энергетике, нефтегазовой отрасли, жилищно-коммунальном хозяйстве и многих других сферах.

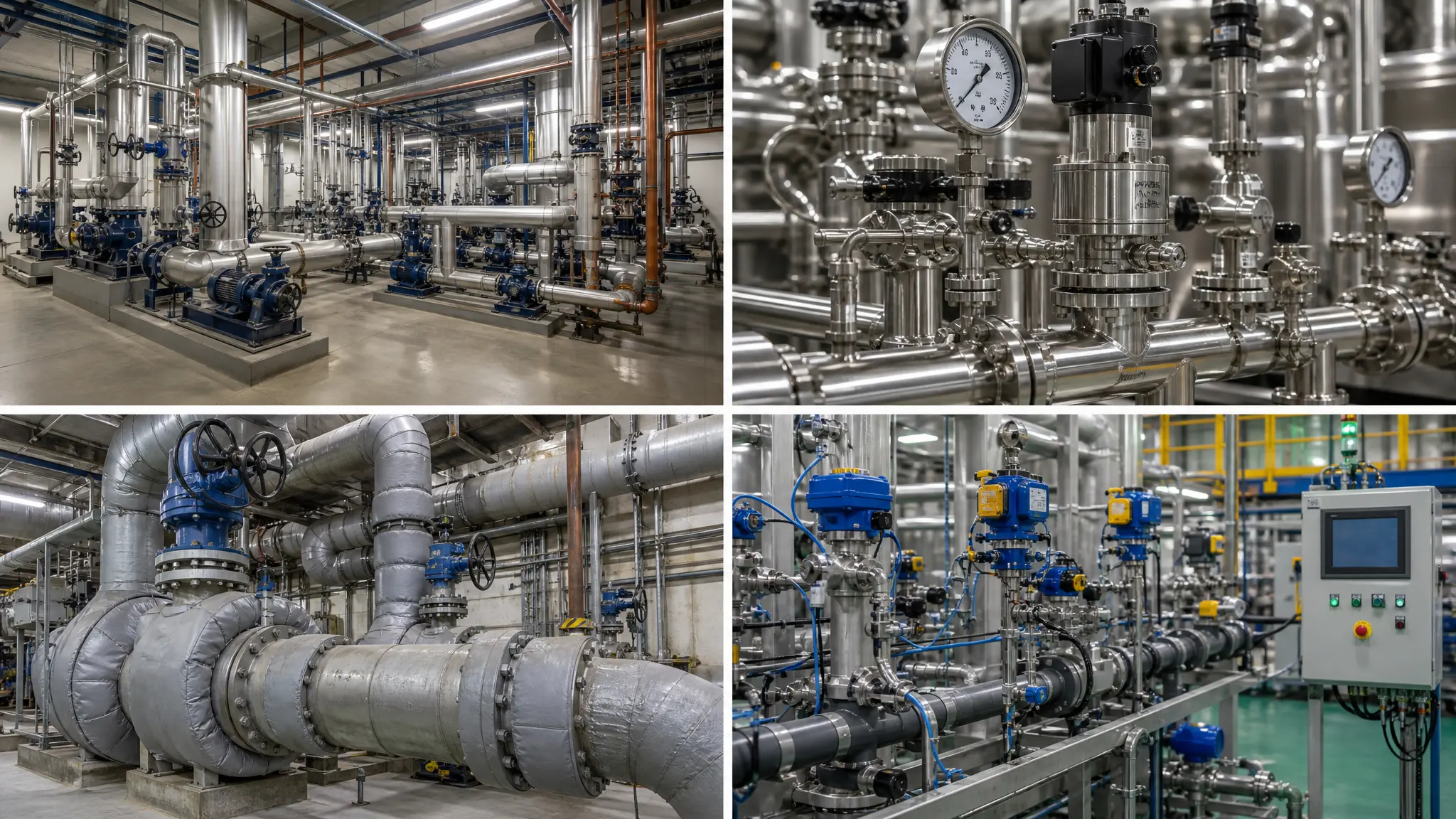

Области применения

Представьте себе современную котельную без возможности регулировать подачу теплоносителя. В морозы помещения будут недогреты, а в периоды потепления произойдет перерасход тепловой энергии. Именно регулирующая арматура помогает поддерживать оптимальный баланс между комфортом, безопасностью и экономичностью.

Современные производители предлагают огромное количество решений, отличающихся конструкцией, принципом действия, материалами изготовления и назначением. Однако основная задача у них одна – обеспечить полный контроль над рабочей средой.

Зачем нужна запорно-регулирующая арматура

Многие заказчики задаются вопросом: зачем использовать дорогостоящую регулирующую арматуру, если можно установить обычный шаровой кран или задвижку?

Ответ достаточно прост. Обычная запорная арматура предназначена исключительно для открытия или перекрытия потока. Если использовать ее для регулирования расхода среды, детали быстро изнашиваются, нарушается герметичность и снижается срок службы оборудования.

Регулируемая запорная арматура позволяет:

• плавно регулировать расход рабочей среды;
• поддерживать необходимое давление;
• управлять температурными режимами;
• балансировать гидравлические системы;
• предотвращать гидроудары;
• снижать энергопотребление;
• автоматизировать управление инженерными системами;
• повышать надежность оборудования.

Фактически такая арматура становится важнейшим элементом автоматизации и энергосбережения.

Устройство запорно-регулирующей арматуры

На первый взгляд конструкция большинства изделий выглядит достаточно простой. Однако внутри корпуса находится сложный механизм, рассчитанный на многолетнюю работу под воздействием высоких температур, давления и агрессивных сред.

Стандартная конструкция включает:

• корпус;
• седло;
• регулирующий элемент;
• шток;
• уплотнения;
• привод;
• соединительные элементы.

Корпус является основой устройства. Он принимает на себя все механические нагрузки и обеспечивает герметичность системы. В зависимости от условий эксплуатации корпус может изготавливаться из:

• чугуна;
• углеродистой стали;
• нержавеющей стали;
• бронзы;
• латуни.

Материалы корпуса

Внутри корпуса располагается регулирующий орган. Именно он изменяет проходное сечение трубопровода и регулирует поток среды.

В качестве регулирующего элемента могут использоваться:

• клапаны;
• золотники;
• шары;
• диски;
• заслонки.

Для обеспечения герметичности применяются специальные уплотнительные материалы, устойчивые к высоким температурам и воздействию рабочей среды.

Отдельного внимания заслуживают приводы. Они могут быть:

• ручными;
• электрическими;
• пневматическими;
• гидравлическими.

На современных объектах все чаще используются автоматизированные системы управления, позволяющие дистанционно контролировать параметры работы оборудования.

Принцип работы запорно-регулирующей арматуры

Несмотря на разнообразие конструкций, принцип работы остается одинаковым.

Рабочая среда проходит через внутренний канал арматуры. В зависимости от положения регулирующего элемента изменяется площадь проходного сечения.

Когда проход полностью открыт:

• расход максимальный;
• гидравлическое сопротивление минимальное.

При частичном перекрытии:

• уменьшается расход;
• регулируется давление;
• изменяется скорость потока;
• корректируется температура теплоносителя.

Благодаря этому инженерная система может точно поддерживать заданные параметры.

Например, в системе отопления регулирующий клапан получает сигнал от автоматики и изменяет расход теплоносителя в зависимости от температуры наружного воздуха. Чем теплее становится на улице, тем меньше тепла подается в здание.

Такой принцип работы позволяет значительно экономить энергоресурсы и снижать эксплуатационные расходы.

Отличия от обычной запорной арматуры

Очень часто заказчики путают запорно-регулирующую арматуру с традиционными задвижками или шаровыми кранами.

На практике между ними существует принципиальная разница.

Основное назначение запорной арматуры – полное перекрытие или открытие потока. Для постоянного регулирования параметров среды используются специализированные регулирующие устройства.

К ней относятся:

• задвижки;
• краны;
• вентили;
• затворы.

Они работают в двух режимах:

• открыто;
• закрыто.

Использование такого оборудования для постоянного регулирования приводит к быстрому износу рабочих поверхностей.

Запорно регулирующая арматура специально разработана для работы в промежуточных положениях.

Ее преимущества:

• высокая точность регулирования;
• плавное управление потоком;
• долговечность;
• возможность автоматизации;
• снижение тепловых потерь;
• повышение энергоэффективности системы.

Именно поэтому современные объекты теплоснабжения практически полностью переходят на использование регулирующей арматуры.

Сравнение типов арматуры

Основные виды запорно-регулирующей арматуры

Современный рынок предлагает множество разновидностей оборудования.

Наиболее распространенными считаются:

Регулирующие клапаны

Самое востребованное решение для систем отопления и теплоснабжения.

Преимущества:

• высокая точность регулирования;
• надежность;
• широкий диапазон настроек;
• возможность автоматического управления.

Балансировочные клапаны

Используются для распределения потоков в сложных гидравлических системах.

Особенно востребованы в:

• многоквартирных домах;
• административных зданиях;
• тепловых пунктах;
• котельных.

Дисковые поворотные затворы

Регулируемые дисковые затворы применяются на трубопроводах большого диаметра, где требуется управление расходом рабочей среды.

Основные достоинства:

• компактность;
• небольшой вес;
• простота обслуживания;
• доступная стоимость.

Седельные регулирующие клапаны

Используются на промышленных предприятиях и энергетических объектах, где требуется максимально точное регулирование.

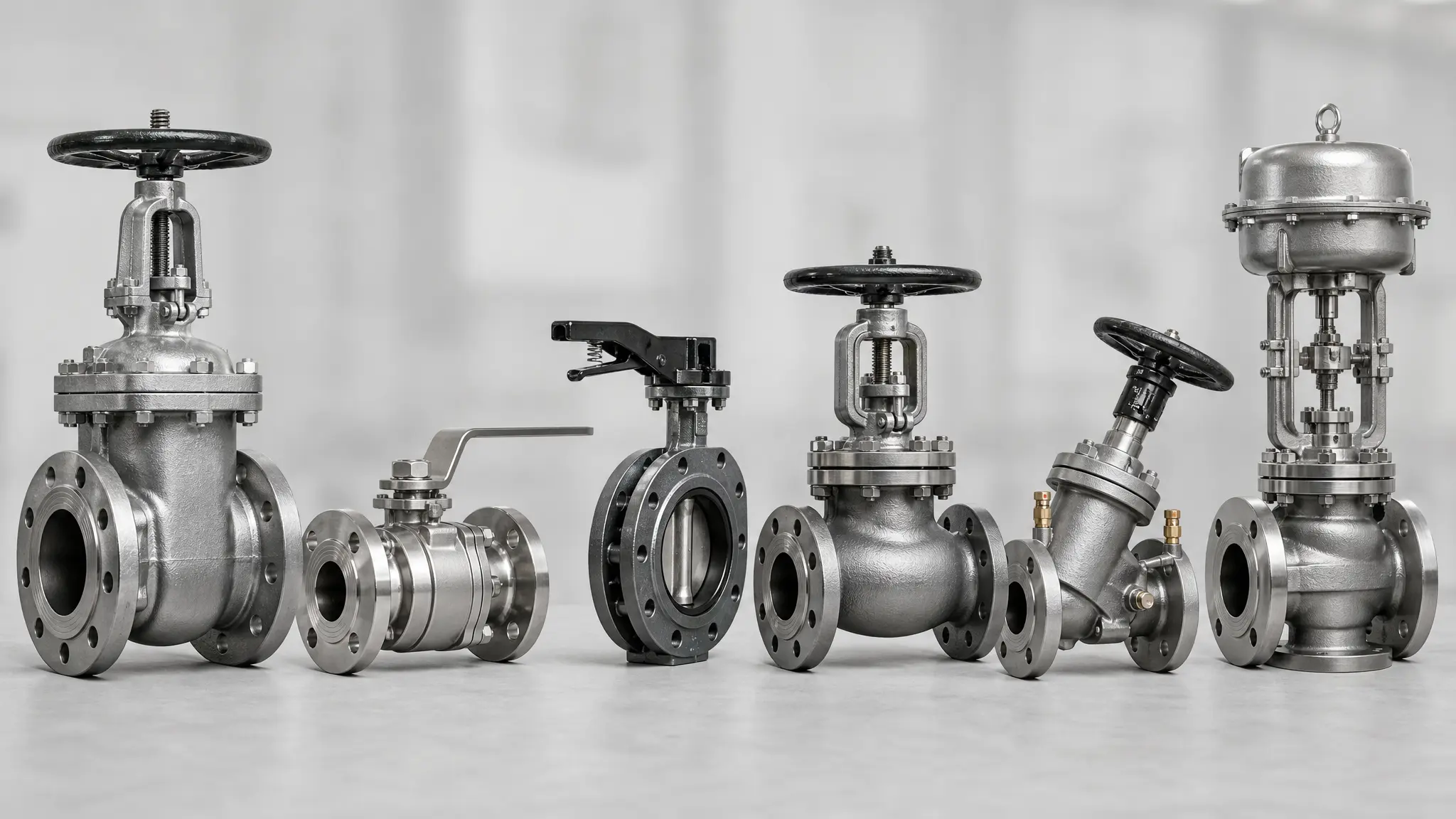

Виды арматуры

Запорная, регулирующая и предохранительная арматура: назначение и особенности применения

Отдельную категорию оборудования составляет арматура запорная регулирующая предохранительная.

Такие устройства совмещают сразу несколько функций:

• регулирование потока;
• перекрытие рабочей среды;
• аварийную защиту оборудования.

Предохранительные устройства автоматически срабатывают при превышении допустимого давления, предотвращая повреждение трубопровода и оборудования.

Основные преимущества таких решений:

• повышение безопасности;
• снижение аварийности;
• защита дорогостоящего оборудования;
• увеличение срока службы системы;
• соответствие требованиям промышленной безопасности.

Особенно востребована подобная арматура на опасных производственных объектах и энергетических предприятиях.

Применение в котельных, теплосетях и промышленных системах

Применение в котельных

Котельная является одним из наиболее ответственных объектов, где надежность каждого элемента напрямую влияет на безопасность и эффективность всей системы теплоснабжения.

Именно поэтому запорная арматура в котельной должна подбираться с учетом высоких нагрузок, температурных режимов и требований к бесперебойной работе оборудования.

В современной котельной арматура устанавливается практически на всех основных участках:

• на подающем и обратном трубопроводах;
• в контурах отопления;
• на линиях подпитки;
• возле насосного оборудования;
• на участках подключения теплообменников;
• в системах горячего водоснабжения;
• на линиях безопасности.

Основная задача оборудования – обеспечить возможность контроля, регулирования и безопасного управления движением теплоносителя.

Например, регулирующие клапаны позволяют изменять объем подачи горячей воды в зависимости от текущей потребности здания в тепле. Это особенно важно в переходные сезоны, когда температура наружного воздуха постоянно меняется.

Без правильно подобранной арматуры возможны следующие проблемы:

• перерасход топлива;
• нестабильная температура в помещениях;
• перегрузка насосов;
• снижение эффективности котельного оборудования;
• возникновение аварийных ситуаций.

Кроме регулирования, большое значение имеет возможность быстрого отключения отдельных участков системы. При проведении технического обслуживания или ремонта запорная арматура позволяет изолировать нужный участок без полной остановки работы котельной.

В составе котельных комплексов часто применяются:

• шаровые краны;
• задвижки;
• регулирующие клапаны;
• балансировочные клапаны;
• предохранительные клапаны;
• трехходовые смесительные клапаны.

Выбор конкретного типа оборудования зависит от назначения участка, характеристик теплоносителя и параметров работы системы.

Современная запорно-регулирующая арматура для трубопроводов позволяет создавать полностью автоматизированные котельные, где основные параметры контролируются системой управления без постоянного участия оператора.

Применение запорно-регулирующей арматуры в теплосетях

Тепловые сети являются одними из самых сложных инженерных комплексов, где запорно-регулирующая арматура играет важную роль в обеспечении надежной передачи тепловой энергии от источника к потребителю.

В магистральных и распределительных теплосетях оборудование работает в условиях повышенных нагрузок: высокой температуры теплоносителя, значительного давления и постоянных изменений режима эксплуатации. Поэтому арматура должна обеспечивать не только надежное перекрытие потока, но и точное регулирование параметров системы.

Запорно-регулирующая арматура для трубопроводов в теплосетях применяется для:

• регулирования расхода теплоносителя между различными участками сети;
• поддержания необходимого давления в системе;
• балансировки потоков между потребителями;
• отключения отдельных участков при проведении ремонта или обслуживания;
• защиты оборудования от аварийных ситуаций;
• повышения энергоэффективности теплоснабжения.

Особенно важную роль регулирующая арматура выполняет в центральных и индивидуальных тепловых пунктах (ЦТП и ИТП). С ее помощью осуществляется управление подачей теплоносителя в здания в зависимости от текущей потребности в тепле.

Например, в холодный период года система может увеличивать объем подачи горячей воды в отопительный контур, а при повышении температуры наружного воздуха автоматически снижать расход. Это позволяет избежать перегрева помещений и снизить затраты на производство тепловой энергии.

В теплосетях чаще всего применяются:

• регулирующие клапаны;
• балансировочные клапаны;
• шаровые краны;
• задвижки;
• дисковые затворы;
• предохранительная арматура.

При выборе оборудования для тепловых сетей необходимо учитывать диаметр трубопровода, рабочее давление, температуру теплоносителя и условия эксплуатации. Для магистральных участков, где используются большие диаметры труб, применяются усиленные конструкции с высокой пропускной способностью и повышенной надежностью.

Грамотно подобранная регулируемая запорная арматура помогает снизить тепловые потери, стабилизировать работу системы и увеличить срок службы насосного оборудования, теплообменников и трубопроводов.

Использование в промышленных системах

Промышленные предприятия предъявляют к трубопроводной арматуре особенно высокие требования.

Здесь оборудование часто работает:

• при высоком давлении;
• при экстремальных температурах;
• с агрессивными средами;
• в непрерывном режиме эксплуатации.

Поэтому регулируемая запорная арматура должна обеспечивать максимальную надежность и устойчивость к износу.

На производстве арматура применяется для:

• регулирования технологических процессов;
• дозирования рабочих сред;
• управления потоками пара;
• транспортировки химических веществ;
• подачи охлаждающих жидкостей;
• защиты оборудования.

В химической промышленности даже небольшая ошибка в регулировании может привести к серьезным последствиям. Поэтому на таких объектах используются высокоточные регулирующие клапаны с автоматическими приводами и системами контроля.

Преимущества использования запорно-регулирующей арматуры

Почему современные предприятия все чаще переходят на регулирующую арматуру вместо обычных задвижек и кранов?

Причин несколько.

Экономия энергоресурсов

Точное управление расходом теплоносителя, воды или газа позволяет существенно снизить эксплуатационные расходы.

Даже небольшое уменьшение перерасхода может дать значительную экономию на крупных объектах.

Повышение безопасности

Современная арматура запорная регулирующая предохранительная защищает оборудование от скачков давления и аварийных ситуаций.

Это особенно важно для котельных, тепловых пунктов и промышленных предприятий.

Продление срока службы оборудования

Плавное регулирование потока позволяет снизить нагрузку на насосы, теплообменники и трубопроводы.

Как результат – оборудование служит дольше и требует меньше ремонтов.

Автоматизация процессов

Современные системы управления позволяют регулировать параметры без участия персонала.

Это снижает вероятность ошибок и повышает надежность объекта.

Снижение гидравлических ударов

Резкое перекрытие потока может привести к серьезным повреждениям трубопроводов.

Регулирующая арматура обеспечивает плавное изменение параметров системы.

Критерии выбора запорно-регулирующей арматуры по давлению, температуре и среде

Покупка арматуры только по диаметру трубопровода – одна из самых распространенных ошибок.

Чтобы оборудование работало эффективно, необходимо учитывать множество факторов.

Выбор по рабочему давлению

Давление является одним из ключевых параметров.

Каждое изделие имеет собственный класс давления.

При выборе необходимо учитывать:

• рабочее давление;
• максимальное давление;
• возможные гидроудары;
• запас прочности оборудования.

Если давление в системе превышает допустимые параметры арматуры, это может привести к аварии и выходу оборудования из строя.

Выбор по температуре

Не менее важным параметром является температура рабочей среды.

Например:

• системы холодного водоснабжения работают при температуре до +40 °C;
• отопительные сети - до +150 °C;
• паровые системы - до +400 °C и выше.

Для высокотемпературных сред используются специальные материалы корпуса и уплотнений.

Игнорирование температурных характеристик может привести к деформации деталей и потере герметичности.

Выбор по типу рабочей среды

Различные среды предъявляют разные требования к материалам оборудования.

Арматура может использоваться для:

• воды;
• пара;
• газа;
• нефтепродуктов;
• химических веществ;
• агрессивных растворов.

Например, для химической промышленности часто применяется нержавеющая сталь с повышенной коррозионной стойкостью.

Для систем отопления обычно используются чугунные или стальные изделия.

Критерии выбора

Типичные ошибки при выборе арматуры

Даже качественное оборудование не будет работать эффективно, если оно подобрано неправильно.

Самые распространенные ошибки:

• выбор только по диаметру трубопровода;
• игнорирование температуры среды;
• отсутствие запаса по давлению;
• использование неподходящих материалов;
• неправильный подбор привода;
• покупка оборудования без учета условий эксплуатации.

Результатом становятся протечки, повышенный износ и дополнительные расходы на ремонт.

Где купить запорно регулирующую арматуру

Сегодня рынок предлагает огромное количество решений от отечественных и зарубежных производителей.

Если требуется купить запорно регулирующую арматуру, важно обращать внимание не только на стоимость оборудования, но и на его технические характеристики.

Перед покупкой рекомендуется уточнить:

• рабочее давление;
• температурный диапазон;
• материал корпуса;
• тип привода;
• класс герметичности;
• наличие сертификатов;
• гарантийные обязательства производителя.

Лучше всего приобретать оборудование у специализированных поставщиков, которые помогают подобрать арматуру под конкретные параметры объекта.

Такой подход позволяет избежать ошибок и получить оборудование, которое будет эффективно работать долгие годы.

Заключение

Современная запорно регулирующая арматура является одним из ключевых элементов любой инженерной системы. Она обеспечивает управление потоками рабочей среды, помогает поддерживать необходимые параметры давления и температуры, защищает оборудование от аварий и повышает энергоэффективность объекта.

Сегодня запорно регулирующая арматура для трубопроводов широко применяется в котельных, теплосетях, промышленных системах, энергетике и коммунальном хозяйстве. Благодаря возможности точного регулирования и автоматизации процессов такие устройства позволяют значительно сократить эксплуатационные расходы и повысить надежность работы оборудования.

При выборе важно учитывать рабочее давление, температуру, характеристики среды, материал корпуса и тип привода. Грамотно подобранная регулируемая запорная арматура прослужит долгие годы, обеспечивая безопасную и стабильную работу трубопроводной системы. Именно поэтому к подбору оборудования следует подходить максимально ответственно, ориентируясь не только на стоимость, но и на технические параметры, качество изготовления и репутацию производителя.

Правильный выбор запорно-регулирующей арматуры напрямую влияет на надежность и эффективность всей системы. В «БелЗапАрматура компани» представлен широкий ассортимент оборудования, а специалисты компании помогут подобрать подходящую арматуру с учетом технических требований конкретного проекта.
